STM32入門（組み込み開発）

■第３話：STM32の基本操作2 -GPIO, UART-

（最終更新日：2025.01.13）

「基本的な使い方を学ぼう」

第2話では、STM32CubeMXを活用した基本的なプロジェクト作成方法を学んだ。 GUIを使ったピン設定やクロック設定の流れを解説し、STM32マイクロコントローラーの初期設定を理解した。 今回は、さらにLED点滅を例にHAL関数を用いたGPIO制御を解説する。 加えて、UART通信の仕組み、STM32での設定方法、PCとの通信方法についても学ぶ。

１.GPIOの解説

前回、クロックやピンの設定を行い、初期化コードを生成し、GPIOでLEDを点滅させることができた。 今回は、前回のコード、HAL（Hardware Abstarct Layer）関数について解説を行う。

「HAL_GPIO_WritePin」は指定したGPIOピンの状態を設定する。 下記コードでは、Aポートの5番ピンをHIGHの状態に設定している。 GPIO_PIN_SETはHIGHを意味する。GPIO_PIN_RESETであれば、LOWになる。

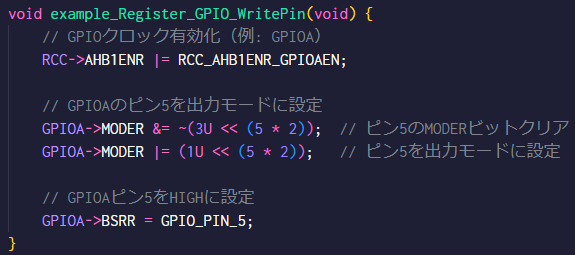

上記のコードをHALを使わないで書くと、下記のようになる。

HALを使うと何が良いかというと、端的で直観的なコードしてくれることである。 そして、シリーズ（異なるボード）間で内部の構成が変わったとしても、HALを使えば同じ書き方をすることができる。 HAL関数を生成する段階で、違いを吸収してくれる。 ただし、直接記述した場合に比べ、処理速度はやや劣るので、その点は注意しよう。

HALとレジスタ直接操作の比較

項目	HALを使用	レジスタ直接操作
可読性	高い	低い（レジスタ名やビット演算を理解する必要あり）
移植性	高い（全STM32シリーズ対応）	低い（シリーズ間でレジスタ構造が異なる場合がある）
コードの簡潔さ	シンプル（CubeMX自動生成コードと連携）	詳細なレジスタ操作が必要
パフォーマンス	やや劣る（抽象化のオーバーヘッドあり）	高い（直接操作のためオーバーヘッドなし）
保守性	高い（APIが統一されている）	低い（すべてのレジスタ操作を把握する必要がある）

「HAL_DELAY」は指定した時間（ms単位）処理を停止する。 ms以下の高精度なタイミングが必要な場合はタイマーを用いた方が良いが、それほど厳密でない場合はこれで充分である。 下記は0.5秒処理を停止する。

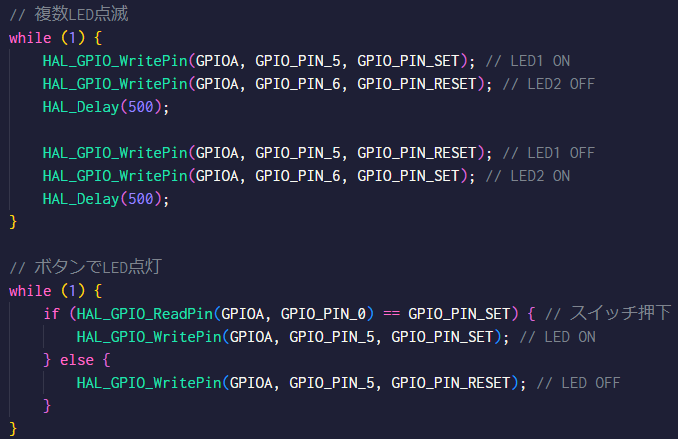

これらを応用すると、複数のLEDを点滅させたり、ボタンでLEDを制御することができる。 複数LED点滅のコードではHAL_DELAY（処理停止）を上手く活用している。 このWritePinとDelayを使うと、前回用いたToggleを使わなくても、下記のように書くことでLEDを点滅させることができる。 Delayの時間を調節することで、点滅のタイミングも決められる。

注意点としては、LEDは電流を流しすぎると壊れてしまうため、必要に応じて抵抗を入れるようにしよう。 また、GPIOのクロックを有効化することも忘れない。 今回のような、時間にシビアでない場合はHAL_DELAYで充分だが、リアルタイム性を追求する場合はタイマーを使用する。

２.UARTの仕組みとSTM32での設定方法

■UARTの概要
UART（Universal Asynchronous Receiver/Transmitter）は、シリアル通信を実現するための一般的なプロトコルだ。 本項では、UARTの仕組みとSTM32での設定方法、PCとの通信を実現する具体的な手順を詳しく解説する。

UARTは、データを1ビットずつ逐次的に送受信する通信方式だ。 スタートビット、データビット、パリティビット（オプション）、ストップビットから構成される。 送信側はデータをフレーム化し、ビットを1つずつ送信する。受信側はフレームを解析して元のデータに復元する。

UARTのフレーム内容

フレーム内容	ビット数	説明
スタートビット	1ビット	データの開始を示す
データビット	8ビット	実際のデータ
パリティビット	0 or 1ビット	エラー検出用
ストップビット	1ビット	データの終了を示す

UART通信は非同期通信で、クロック信号を使用せず、送受信者がボーレート（通信速度）を共有する。 それぞれ独立した回路、バッファを持つため、同時にデータを送受信可能である。短い距離の通信に適している。

■STM32での設定
STM32ボード（評価用ならNucleoボード）、USBシリアルアダプタ（PCとUARTを接続）、ST-LINK経由の仮想COMポートを用意する。 STM32CubeMXを起動し、新しいプロジェクトを作成、使用する評価ボードを選択する。 ペリフェラルタブまたはチップ図で、USART1をクリックして有効化する。 これにより、TXピン（PA9、送信）とRXピン（PA10、受信）が自動割り当てられる。 ボーレートを9600など適切な値に設定、データ長8bit、パリティNone、ストップビット1bitなどを設定する。 RCC設定で外部クロック（HSE）または内部クロック（HSTM32CubeIDEを選択してコードを生成SI）を有効化し、クロックツリーでUSART1のクロックが有効になっていることを確認する。 プロジェクト名と保存場所を指定し、例えばSTM32CubeIDEを選択してコードを生成する。

■生成されたプロジェクトの確認

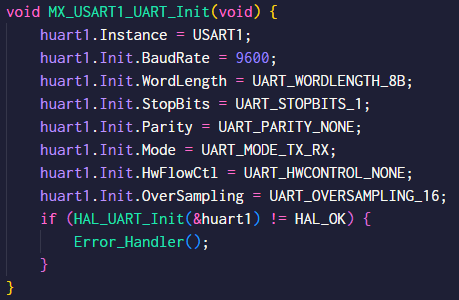

main.c（メインプログラム）とusart.c（UART初期化コード）が生成されている。 UART初期化コードは以下の通りになる。CubeMXで自動生成される。

■送信プログラム

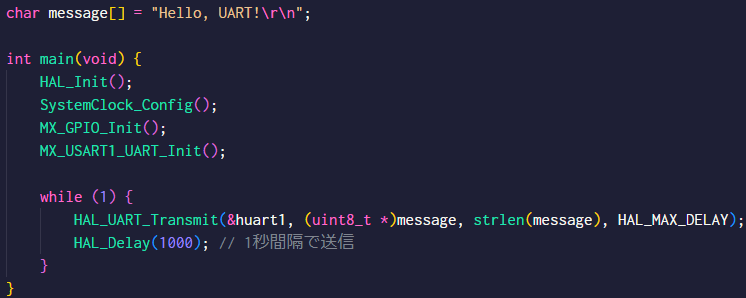

生成されたmain.cに「Hello UART!」が送信できるようにしてある。 1秒間隔でデータを送信できるようになっている。

■送受信プログラム

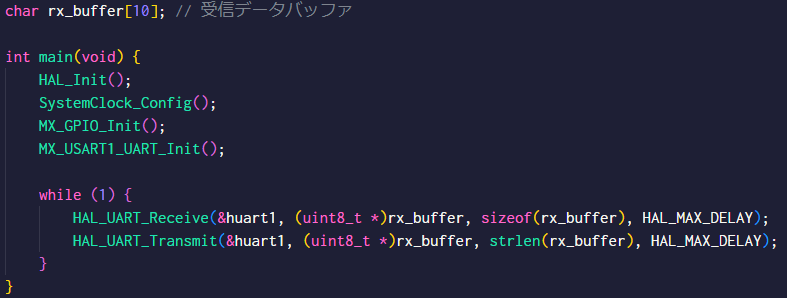

UART受信データを処理するように、下記のように編集する。 これで、送受信が可能になる。

３.PCとの通信を実現する

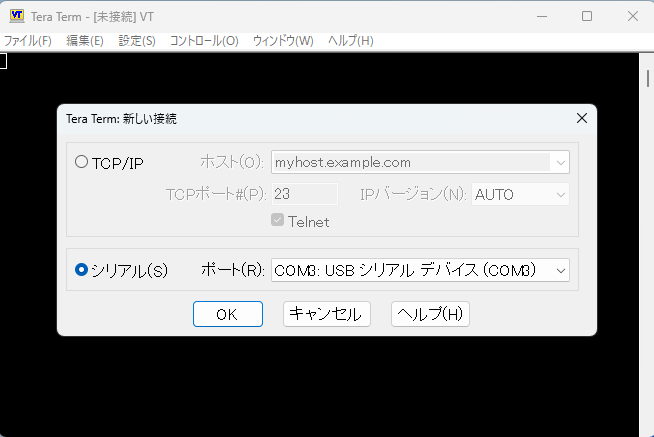

PCと接続するには、USBケーブルを利用する。 評価用のNucleoボードの場合は、仮想COMポート（ST-LINK経由）を使用するだけでよい。 開発用のボードの場合は、USBシリアルアダプタを使用し、UARTピンをPCに接続し、TX（STM32）→RX（アダプタ）、RX（STM32）→TX（アダプタ）を設定する。 GNDを共有する。 WindowsからTeraTermなどの通信を確認できるソフトを起動し、 ボード側で設定した、ボーレート:9600bps、データ長:8ビット、パリティ:None、ストップビット:1ビットと合わせる。 これにより、STM32から送信されたデータがシリアルモニタに表示される。 シリアルモニタから入力したデータがSTM32に届き、エコーバック（返信）される。

■応用例（非同期通信プログラム）

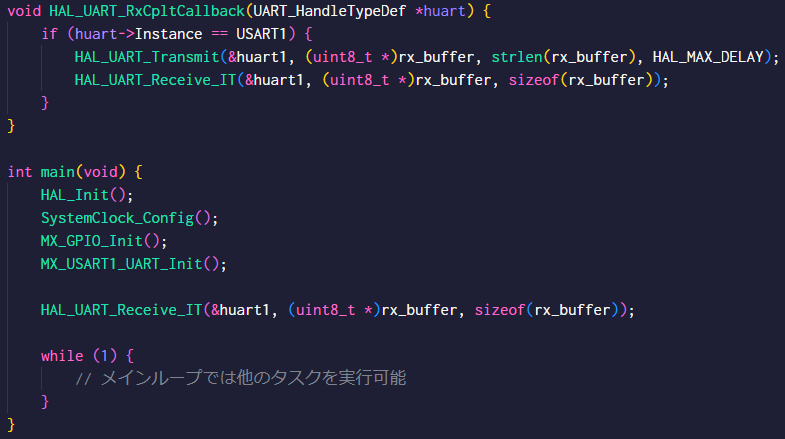

UARTの割り込みを使用して非同期でデータを送受信する。 下記のようなプログラムになる。

４.まとめ

このセクションでは、UART通信の仕組み、STM32での設定方法、PCとの通信実現を学んだ。 UARTはデバッグや外部デバイスとのデータ交換に非常に有用だ。 DMAや割り込みを活用すれば、さらに効率的な通信が可能になる。 必要に応じて応用例に挑戦し、UART通信の理解を深めよう。
